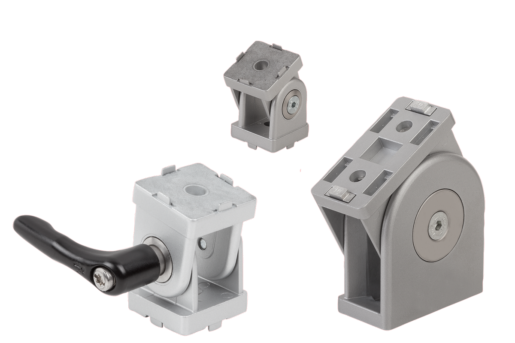

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Articulation : zinc injecté haute pression.
Fixations : zinc injecté haute pression.
Entretoise : Inox.
Douilles taraudées et vis fraisées : acier.
Poignée : zinc injecté haute pression selon DIN EN 12844. Composants en acier : Inox 1.4305
Finition :Articulation peinte couleur aluminium.
Fixations  zinguées.
Entretoise  naturel.
Douilles taraudées et vis fraisées  zinguées.
Poignée  revêtement plastique. Insert Inox naturel.

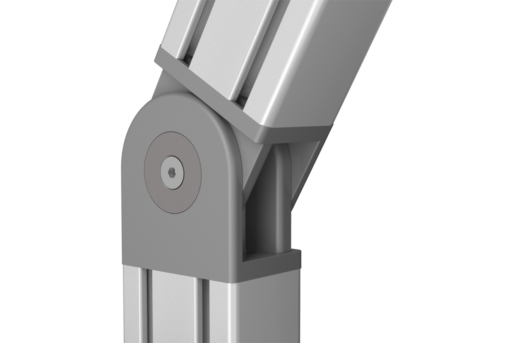

Nota :Articulations pour l'assemblage de deux profilés selon l'angle de votre choix.
La plage de réglage va de 0° à 180°. L'articulation peut également être utilisée comme charnière lourde.

Si les bagues d'écartement sont utilisées, il est possible de déplacer librement l'articulation. Si les bagues sont retirées, l'articulation peut alors être utilisée comme élément d'angle fixe. Les articulations sont particulièrement adaptées pour les fixations réglables, potences pivotantes ou autres applications similaires.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 10270 Articulation type B et type I 341 kB

Dessins (aperçu complet)

Articulation type B et type I

Articulation sans manette indexable

plus d'infos

Dessins

Articulation sans manette indexable

Sélection/filtre d'articles

RéférenceTypeLargeur
de la
rainure
Forme

AA1BD

HLTCAOAcc.PrixCommander
10270-063030I6A22,5-306,445307 18,30 €
10270-084040I8A30-408,460409 13,96 €
10270-084080I8B5040408,4100809 44,62 €
10270-083030B8A22,5-308,345307 21,10 €
10270-104545B10A30-458,560458 19,52 €
10270-104590B10B5045458,5100909 42,80 €

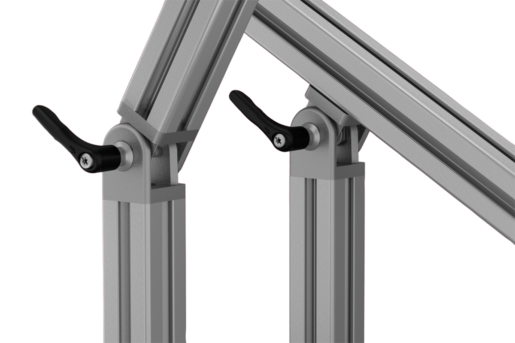

Articulation avec manette indexable

plus d'infos

Dessins

Articulation avec manette indexable

Sélection/filtre d'articles

RéférenceTypeLargeur
de la
rainure
Forme

AA1BB1D

HLTCAOAcc.PrixCommander
10270-1063030I6C22,5-30316,445307 19,67 €
10270-1084040I8C30-40318,460409 20,53 €
10270-2084080I8D504040318,4100809 44,04 €
10270-1104545B10C30-4542,58,560458 22,50 €
10270-2104590B10D50454542,58,5100909 44,92 €
