        Kits patin tendeur de chaîne en inox

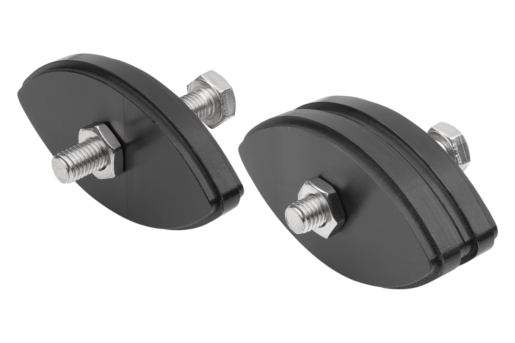

Description de l'article/illustrations du produit

DescriptionMatière :Plastique lisse Vesconite®.
Vis et écrou en inox A2.Finition :Vis ISO 4017, polie.
Écrou ISO 4035, poli.Nota :Pour le serrage de chaînes à rouleaux. Le patin peut être associé à tous les éléments de bridage pour obtenir un tendeur de chaîne prêt à installer. La forme symétrique permet une utilisation des deux côtés. Les grands rayons garantissent un fonctionnement silencieux. Le plastique de grande qualité ne nécessite aucune lubrification.

La vitesse de chaîne maximale ne doit pas dépasser 1,5 m/sec. en cas d'utilisation prolongée.Plage de température :-40 °C jusqu’à +120 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22281-02 Kits patin tendeur de chaîne en inox

239 kB

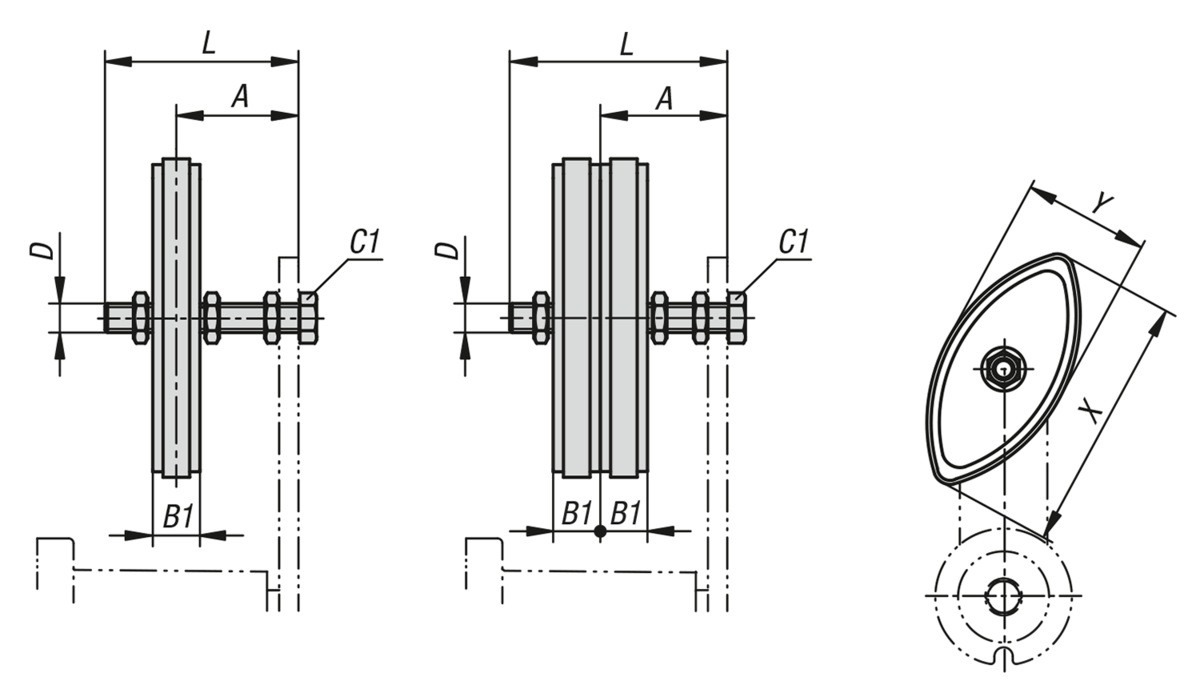

Dessins

Sélection/filtre d'articles

Référence	Finition 1	A	B1	D	L	X	Y	Couple de serrage de la vis C1 Nm	n° ISO	Adapté à l'élément de bridage de taille	Prix
22281-02-06108	simple	21-34	10,2	M8	45	74	40	10	06 B-1	1	18,65 €
22281-02-08110	simple	23-47	13,9	M10	60	96	50	20	08 B-1	2+3	20,63 €
22281-02-10110	simple	25-48	16,5	M10	60	125	55	20	10 B-1	3	32,67 €
22281-02-12112	simple	29-64	19,5	M12	80	147	80	35	12 B-1	4	41,14 €
22281-02-06208	double	26-29	10,2	M8	45	74	40	10	06 B-2	1	30,82 €
22281-02-08210	double	30-40	13,9	M10	60	96	50	20	08 B-2	2+3	35,18 €
22281-02-10210	double	34-47	16,5	M10	60	125	55	20	10 B-2	3	50,66 €
22281-02-12212	double	39-54	19,5	M12	80	147	80	35	12 B-2	4	67,98 €
