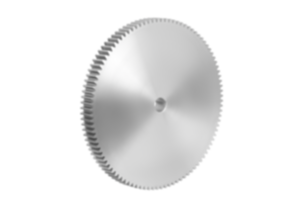

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.0503 (C45).Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.
Nota :Les engrenages comportent un trou de centrage ou sont pré-percés (cela peut varier en fonction de la technique de fabrication). C’est pourquoi la cote D2 stipulée dans le tableau est au maximum égale à la valeur maximale du perçage avec laquelle les engrenages sont livrés. Ce pré-perçage/trou de centrage peut être pourvu d’un trou lisse, trou lisse avec rainure ou un taraudage fourni par le client. Des inserts peuvent également être utilisés côté client pour réduire le diamètre.Indication de dessin :
Forme A : avec moyeu
Forme B : sans moyeu
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 22400_B Engrenages en acier, module 6, denture droite fraisée, angle de pression 20°, forme B, sans épaulement 154 kB

Dessins

Engrenages en acier, module 6, denture droite fraisée, angle de pression 20°,
forme B, sans épaulement

Sélection/filtre d'articles

RéférenceFormeB

DD1D2
max.
ModuleNombre de
dents
CAOAcc.PrixCommander
22400-0260600028B6018016825628 117,26 €
22400-0260600030B6019218025630 123,57 €
22400-0260600032B6020419225632 138,87 €
22400-0260600035B6022221025635 191,25 €
22400-0260600038B6024022825638 195,15 €
22400-0260600040B6025224025640 199,63 €
