        Charnières en inox

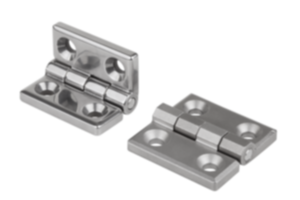

Description de l'article/illustrations du produit

DescriptionMatière :Inox 1.4401.Finition :poli ou grenaillé.Nota :Charnières avec axe fixe et trous fraisés.

Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.

Les valeurs de charge admissible ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.

Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27876 Charnières en inox

206 kB

Renseignements techniques pour les charnières

161 kB

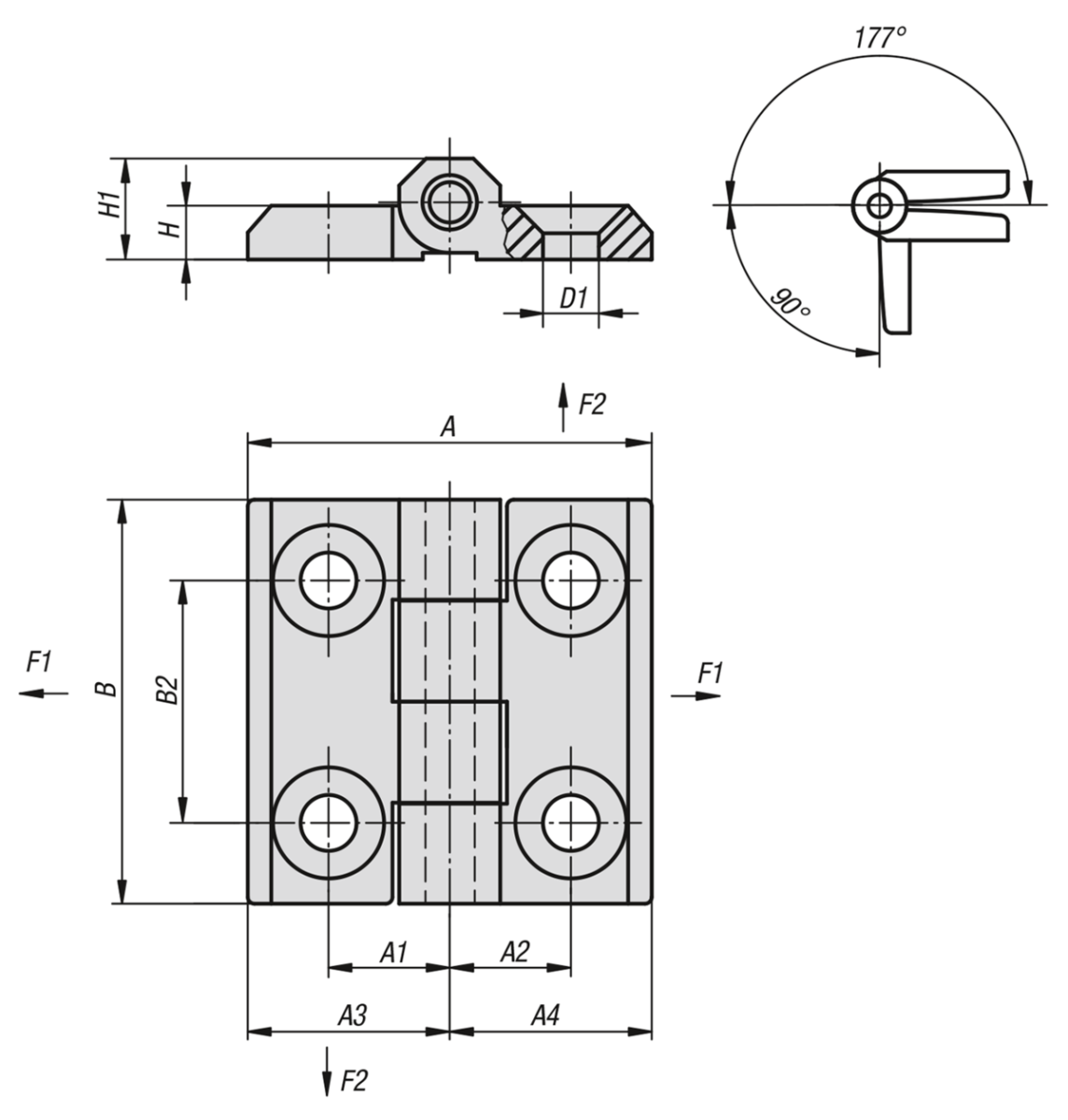

Dessins

Sélection/filtre d'articles

Référence	Surface corps	A	A1	A2	A3	A4	B	B2	D1	H	H1	F1 max. kN	F2 max. kN	Prix
27876-052013130	poli	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	0,8	0,6	Sur demande
27876-052013131	grenaillé	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	0,8	0,6	Sur demande
27876-062515150	poli	50	15	15	25	25	50	30	6,5	6	12	1,1	0,9	Sur demande
27876-062515151	grenaillé	50	15	15	25	25	50	30	6,5	6	12	1,1	0,9	Sur demande
27876-083018180	poli	60	18	18	30	30	60	36	8,5	8	15	2	1,5	Sur demande
27876-083018181	grenaillé	60	18	18	30	30	60	36	8,5	8	15	2	1,5	Sur demande
