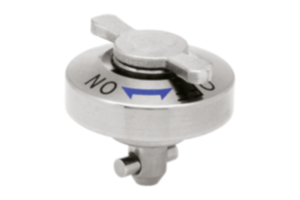

05591Verrou quart de tour plat |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps en inox.
Boulon en acier.
Doigt en inox.
Bouton en inox.Finition :Corps poli.
Boulon nickelé.
Doigt poli.
Bouton en inox, poli.Nota :Des vis de fixation M2 ou M3 sont fournies.
Possibilité de montage de la forme A
pour des plaques d'une épaisseur de 6 ou 12 mm.
Possibilité de montage de la forme B
pour des plaques d'une épaisseur de 12 à 20 mm.Accessoires :Plaques de bridage 05592Indication de dessin : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | D | D1 | D2 | D3 | D4 | H | H1 | L | M | D5 | D6 | D7 | D8 | T | T1 | Force
de serrage
N | Force de
cisaillement
kN | Force
d'extraction F
en kN | Résistance
à température
| CAO | Acc. | Prix | Commander |
|---|
| 05591-5162 | 5 | 14 | 25 | 20 | 21 | 11,5 | 6,5 | 15,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C |  | | 42,39 € | | | 05591-8172 | 8 | 18 | 34 | 32 | 28 | 15,4 | 10 | 17 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 44,25 € | | | 05591-8232 | 8 | 18 | 34 | 32 | 28 | 15,4 | 10 | 23 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 44,25 € | |
